隨著APU技術的不斷發展，集成顯卡的性能越來有逼近中端入門顯卡的氣勢。今天我們帶來的是一套以AMD最新一代APU：A10-7850K處理器為核心的集顯游戲配置。當然由于A10-7850K剛剛上市不久，其價格定位也稍稍偏高，不過對于那些既熱衷于集顯平臺，又對顯示核心有著較高要求的用戶來說，A10-7850K絕對是鶴立雞群了。

       以下是具體配置單：


配件	型號	價格
CPU	AMD A10-7850K	1299
散熱器	原裝AMD散熱器	0
主板	華碩A88XM-A	499
內存	芝奇 4G×2	529
硬盤	希捷500G	295
顯卡	CPU內置R7核心顯卡	0
電源	振華怒蝶300	169
機箱	超頻三浩騰（內置wifi 立臥兩用）	208
	合計：	2999


       產品說明：

       A10 7850K 主頻的基礎頻率為3.7GHz，28納米制作工藝，屬于第三代Kaveri架構，接口類型為Socket FM2+。與A10 6800K同樣為4核心產品，并且同為4M L2緩存。不過在CPU核心架構上，A10 7850K進步不小，它采用代號為“壓路機”的方案，據介紹其重點改進計算效率和單核執行性能，性能自然會比之前的“打樁機”更上一層樓。測試表明，A10-7850K其GPU性能超過GT630 D5，相當于R7 240獨立顯卡的水平。

       Kaveri支持HSA架構下的hUMA技術，這是業界第一次實現GPU和CPU對整體內存空間相互可見并同時訪問，這樣做的最直接優勢在于CPU、 GPU能夠更靈活的調度資源，提升整體處理器的計算效能，大幅降低因為獨立內存尋址帶來的延遲效應，通過這樣的設計讓APU可以用最快的浮點運算速度進行 工作負荷的處理。（相關鏈接：a10-7850k怎么樣）

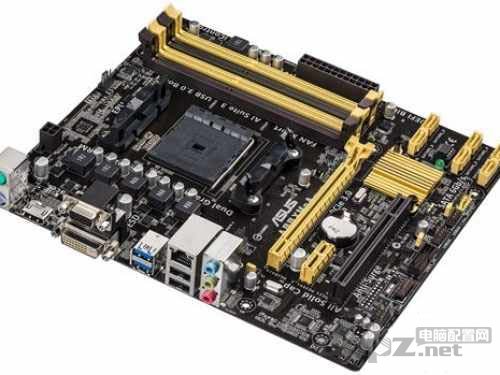

       華碩A88XM-A基于AMD A88X芯片組設計，提供了Socket FM2+處理器接口，不但能夠支持原有的FM2接口APU產品，還能支持最新的Kaveri系列APU。主板采用5相供電設計，搭配全封閉電感及全固態電容，有效的增強了平臺的穩定性。同時，這款主板采用mATX小板型設計，能夠為用戶節省一部分裝機空間。

       主板的內存部分，提供了4條DDR 3插槽，支持用戶組建64GB大容量雙通道內存平臺，同時最大支持2133MHz的內存頻率，高頻率的雙通道內存組合能夠進一步提升APU的性能。磁盤接口部分，則帶有6個SATA 3.0接口，支持用戶組建多種RAID模式，為多磁盤用戶提供了較為充裕的擴展空間。

       主板的PCI擴展部分，提供了1條PCI-E x16高速插槽，1條PCI-E x1插槽，以及1條PCI插槽，方便用戶擴展獨立顯卡及其他設備。最后是背板接口部分，包括2個USB 3.0接口，2個USB 2.0接口，1組VGA/DVI/HDMI視頻輸出接口，1組PS/2鍵鼠通用接口，1個千兆網絡接口及1組高清音頻接口。

       華碩A88XM-A雖然采用mATX小板型PCB設計，但卻為用戶提供了4條內存插槽，可以為內存的升級提供極大的便利。同時該主板的用料扎實，做工精細，配合穩定的供電電路，能夠為用戶帶來一套擴展能力強大，性能穩定的日常使用平臺。

       配置總結：

       以目前的軟件環境來看，A10-7850K的優勢主要表現在GPU方面，其性能和R7 240獨立顯卡的性能相當，有網友測試A10-7850K可以跑的起《戰地4》，具體能開到什么特效，筆者也沒有去實際測試，也就是說A10-7850K的顯示核心的性能相當于500元左右的獨立顯卡，運行大多數主流游戲是沒有問題的。

       而A10-7850K的CPU部分主要聚焦于HAS異構體系，相對于現在的軟件環境來說，A10-7850K還能不能很好的發揮其潛力。不過隨著AMD放出全新SDK開發包，以后會有越來越多的軟件針對異構體系（HSA）進行優化，到那時A10-7850K的前途才真正是一片光明！
